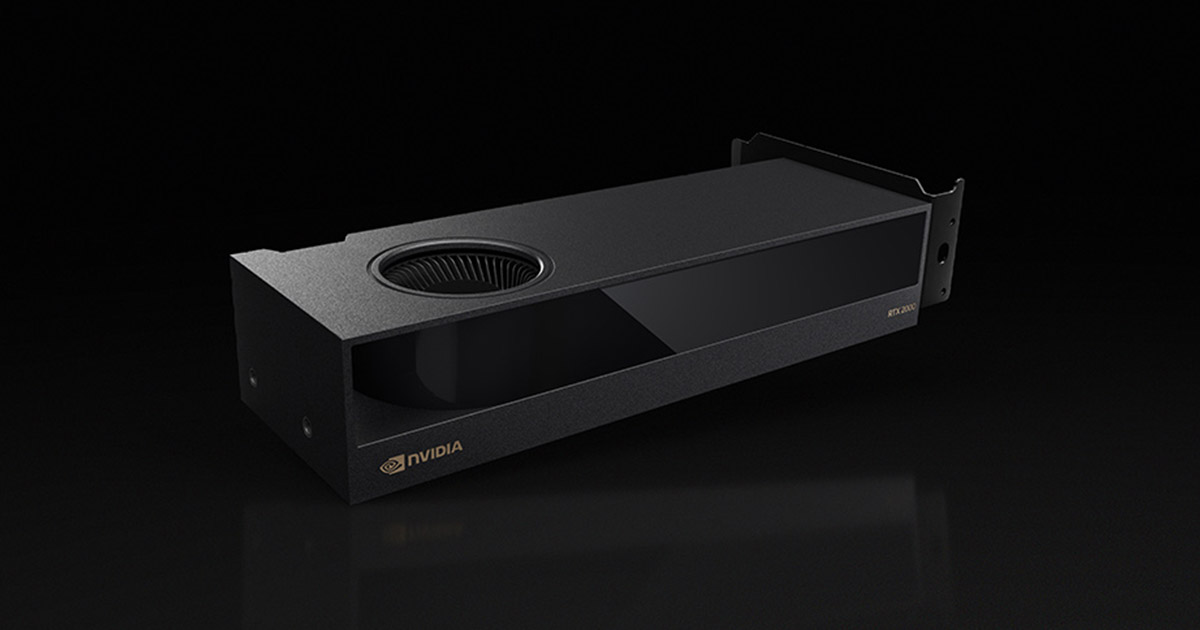

NVIDIA RTX 2000 Ada Generationは、設計用ワークステーションを想定したGPUです。16GBのECC対応メモリ、70Wの小型カード、4画面出力という組み合わせは、CADの作業机をコンパクトにしたい人に合います。SOLIDWORKSで見るべき認証条件と、大規模アセンブリの公開実測を分けて整理します。

SOLIDWORKSの認証とドライバー

SOLIDWORKSのハードウェア認証ページは、認証済みGPUとドライバーを製品版・システム条件ごとに検索する窓口です。NVIDIAのダッソー認証ドライバー一覧にもRTX 2000 Ada Generation向けのドライバーが掲載されています。業務用の運用では、GPU名だけでなく、利用するSOLIDWORKSの版、OS、認証済みドライバーの組み合わせを合わせて選びます。

認証は、特定の組み合わせに対する検証の記録です。最新ドライバーを自動的に入れるより、設計ソフトのサポート対象と社内の安定運用を優先しやすくなります。導入済みPCのドライバーを更新する際は、利用する版の認証一覧に載るか、既知の表示問題が解決するかを基準にします。表示の安定性やベンダーサポートが必要な現場では、ゲーミングGPUとの差がここにあります。

大きなアセンブリの表示性能

AEC Magazineの独立レビューでは、8,000以上の部品を含むCADアセンブリなどを使い、RTX 2000 AdaとRTX A2000 12GBを比較しています。同じRyzen 9 Pro 7945搭載ワークステーションと同じドライバー条件で測定した比較です。設計モデルを回転・拡大する日常操作に近い実測として、仕様表だけでは分からない傾向を示しています。

同誌ではリアルタイム3D可視化が前世代比で約30％速く、TwinmotionやLumionのバッチ処理も27～37％の改善でした。これらはCADの形状編集そのものの速度ではありません。CAD作業では部品数、拘束の再計算、CPU、ストレージも効きます。GPUの利点はとくにビューポート描画や、設計データを可視化ソフトへ渡した後の描画で発揮されます。

16GB ECCメモリの使い道

NVIDIAの製品仕様には16GB GDDR6 ECC、メモリ帯域224GB/s、最大70Wとあります。大型アセンブリの表示データや高解像度テクスチャをGPUへ置くとき、容量は重要な条件です。以前のRTX A2000 12GBでGPUメモリ使用量が上限に近かった案件なら、追加の4GBに実益があります。

ECCはメモリ内の一部エラーを検出・訂正する仕組みです。設計・解析など長い作業を続ける用途では、ワークステーションGPUの選定項目になります。

CADで小さな部品だけを扱うなら、16GBを使い切るとは限りません。重いモデルを開いたときのGPUメモリ使用量と、CPU側の待ち時間を見分けると、GPU更新が効く作業を特定できます。ソフトの再構築処理がCPUに偏る場合、GPUを替えても待ち時間が大きく変わらないことがあります。

設計用PCへの組み込み

カードは約167.6mmの長さ、約68.6mmの高さ、2スロット厚のロープロファイル設計です。小型ワークステーションでも設置しやすい一方、隣接スロットと空気の通り道は必要になります。出力はmini DisplayPort 1.4aが4基で、複数モニターへ図面、部品表、資料を並べる構成を組めます。NVIDIAのデータシートは、4台の4K・120Hz出力を上限の一例として挙げています。設計用モニターの接続には、必要な解像度とリフレッシュレートに合うケーブルを用意します。

設計ソフトだけでなくBlenderやリアルタイム可視化も使う人は、同じ70WのRTX A2000 12GBとの比較が参考になります。導入コストは新品と中古で変わるため、認証に必要なサポート期間や保証も価格と一緒に見ます。中古カードの選び方は価格の記事に整理しました。

複数の設計画面を並べる環境では、mini DisplayPortの端子数に加えて、モニター側の入力規格を合わせます。4画面へ接続できても、変換ケーブルの対応解像度が低ければ希望する表示モードを選べません。設計用モニターの台数と解像度が決まっているなら、カードの端子仕様とケーブルの定格を先にそろえると導入後の手戻りを減らせます。SOLIDWORKSのビューポート表示用モニターと、図面や資料用モニターの解像度をそれぞれ決めておくと、必要な接続本数も明確です。

まとめ

RTX 2000 Adaは、小型PCで16GBのメモリとワークステーション向けドライバーを使いたい設計者向けです。SOLIDWORKSでは利用版に対応する認証ドライバーを選び、大きなモデルではビューポートとCPU処理を分けて評価します。既存PCへ搭載するならカード寸法の記事も確認してください。
