NVIDIA GeForce RTX 3090 Tiは、カードの長さだけでなく、厚み、電源コネクター、前面部品との干渉まで確認してから購入したい大型GPUです。Founders Editionの基準は長さ313mm、幅138mm、3スロットで、電源アダプター側にはさらに空間が必要です。市販AIBモデルはクーラーやバックプレートが大きく、同じGPU名でもケース適合が変わります。

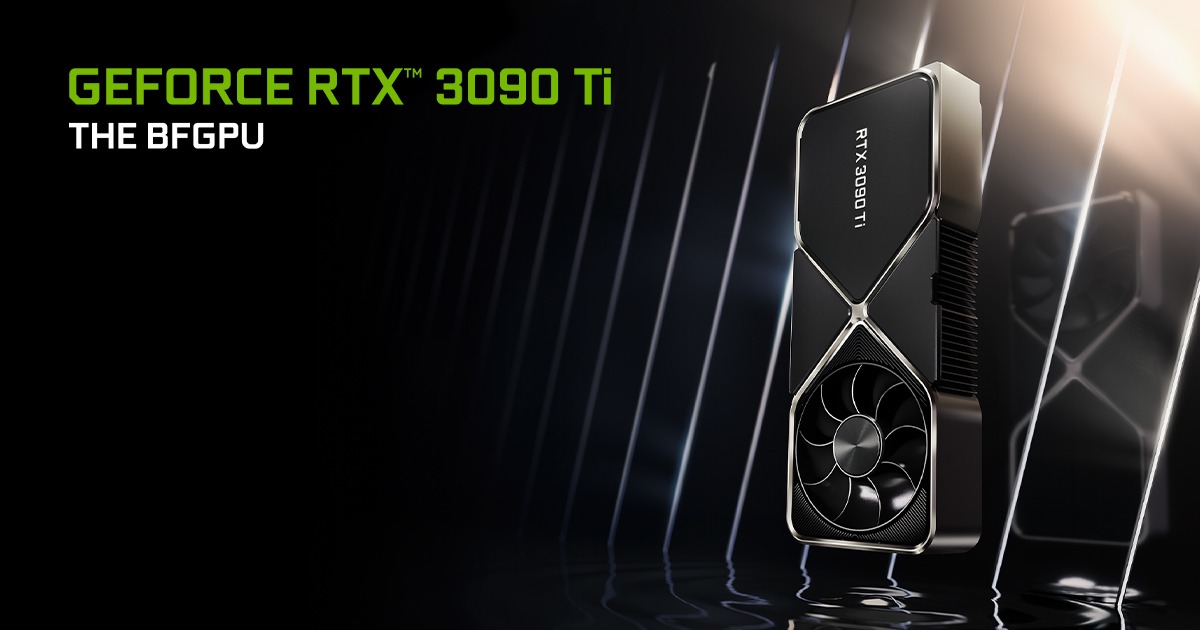

記事の画像にはNVIDIA公式のRTX 3090 Ti製品画像を使用しています。購入ページの寸法とケースの仕様を、同じ単位で照合する手順をまとめます。

Founders Editionの寸法

NVIDIAの製品ページとユーザーガイドでは、Founders Editionについて長さ12.3インチ（313mm）、幅5.4インチ（138mm）、3スロットの基準が示されています。電源アダプターを使う場合は、コネクター側に約35mmの追加クリアランスも必要です。

確認項目 Founders Editionの基準
カード長 313mm
カード幅 138mm
スロット占有 3スロット
補助電源側 アダプター使用時は約35mmの追加空間
温度・電力 最大GPU温度92℃、カード電力450W

この数値はFounders Editionの基準であり、すべてのAIBカードにそのまま当てはまりません。メーカーの寸法表が「ブラケットを含む」「突起を含まない」など、測定範囲を明記しているかも確認します。

AIBカードが大きくなる理由

RTX 3090 Tiは450W級の電力を処理するため、AIBカードではヒートシンク、ヒートパイプ、ファン、バックプレートを大型化する設計があります。たとえばTechPowerUpのZOTAC製品データには、製品によって309mmやクアッドスロット級の寸法が記載されています。別メーカーのカードへFounders Editionの313mmを流用せず、買う型番の仕様を使います。

ケースの「GPU最大長」が330mmでも、前面にラジエーターを取り付けると利用できる長さが短くなる場合があります。フロントファン、ドライブケージ、ラジエーター、ケーブルの取り回しを取り付け後の状態で測ります。

ケースとの照合手順

ケース互換を確認するときは、次の順番で寸法を照合します。

  1. GPUメーカーの製品ページで、長さ・高さ・厚さ・重量を記録する。
  2. ケースの公式仕様で最大GPU長と最大GPU厚を確認する。
  3. 前面ファンやラジエーターを装着した状態の余白を測る。
  4. GPUの隣接スロットと、下側の拡張カードの位置を確認する。
  5. 電源コネクターを曲げる空間と側板までの距離を確認する。

「最大GPU長」から数mmだけ余る状態は、端子やケーブルを差したときに干渉しやすくなります。補助電源を上向きに接続するカードでは、カード長に加えてコネクターとケーブルの曲げ半径を確保してください。接続の詳細は補助電源の記事で確認できます。

3スロットの影響

3スロットのカードを取り付けると、GPUの下にあるPCIeスロットが使えない、または吸気がふさがる可能性があります。サウンドカード、キャプチャーボード、ネットワークカードを使う場合は、マザーボードのスロット配置を先に確認します。2枚目のGPUを追加する構成では、物理的な空きだけでなく、電源と冷却の余裕も小さくなります。

カードを垂直に設置する場合は、ケースのライザーケーブル、GPUサポート、吸気面の距離を確認します。垂直設置でファンが側板へ近づくと、温度と騒音が上がることがあります。重量のあるカードを水平に固定するときも、PCIeスロットだけへ荷重をかけず、ケース対応の支え具を使います。

電源ケーブルの空間

RTX 3090 Tiは補助電源コネクター周辺の空間が適合性を左右します。NVIDIAのガイドが示すFounders Editionでは、アダプターを含めてカード周辺に余白を取ります。側板が閉じる位置でケーブルが押しつぶされる、端子の近くで急に折れる、コネクターがカードへ引っ張られる状態は避けます。

ケースの幅だけで判断せず、マザーボードを取り付けた後のGPU上端から側板までを測ります。配線スペースが狭いケースでは、背面配線の開口部と電源ケーブルの向きも影響します。850W電源の確認と合わせて、カードを取り付けた後の実寸で考えます。

冷却とエアフロー

450W級GPUは、ケースへ大きな熱を放出します。長さと厚みが収まっても、前面から十分に吸気できず、上面や背面へ熱気を逃がせないケースでは性能を維持しにくくなります。前面吸気、背面・上面排気の向き、ファンの数、フィルターの詰まりを確認します。

前面ラジエーターを使う場合は、ラジエーターの厚みとファンの厚みをGPU長から差し引きます。カードの下側をふさぐ拡張カードやケーブルもエアフローへ影響します。温度の確認方法は消費電力と発熱の記事で整理しています。

購入前チェック表

チェック 合格の目安
GPU長 型番の実測仕様がケースの実用上限より短い
厚み 占有スロットと隣接カードを同時に収容できる
高さ 側板までの距離と電源ケーブルの曲げ空間がある
前面部品 ファン、ラジエーター、ケージと干渉しない
電源 コネクターとケーブル本数を満たす
重量 支え具や固定ねじを用意できる
冷却 吸気と排気の経路を確保できる

中古でカードを選ぶ場合、出品写真だけで寸法を推測せず、型番を検索してメーカー仕様へたどり着きます。付属ブラケットやアダプターの欠品も、購入後の適合性に影響します。

まとめ

RTX 3090 Ti Founders Editionの基準は313mm、138mm、3スロットですが、AIBカードはさらに大型化する場合があります。ケースの最大GPU長だけでなく、前面部品、スロット占有、電源コネクターの約35mm級の空間、カード重量、エアフローを確認してください。

購入する型番を決めたら、カード仕様を記録し、ケースへ部品を組み込んだ状態で実測します。補助電源は8ピン接続の手順で、発熱は冷却の確認方法で合わせて確認すると、取り付け後のトラブルを減らせます。
