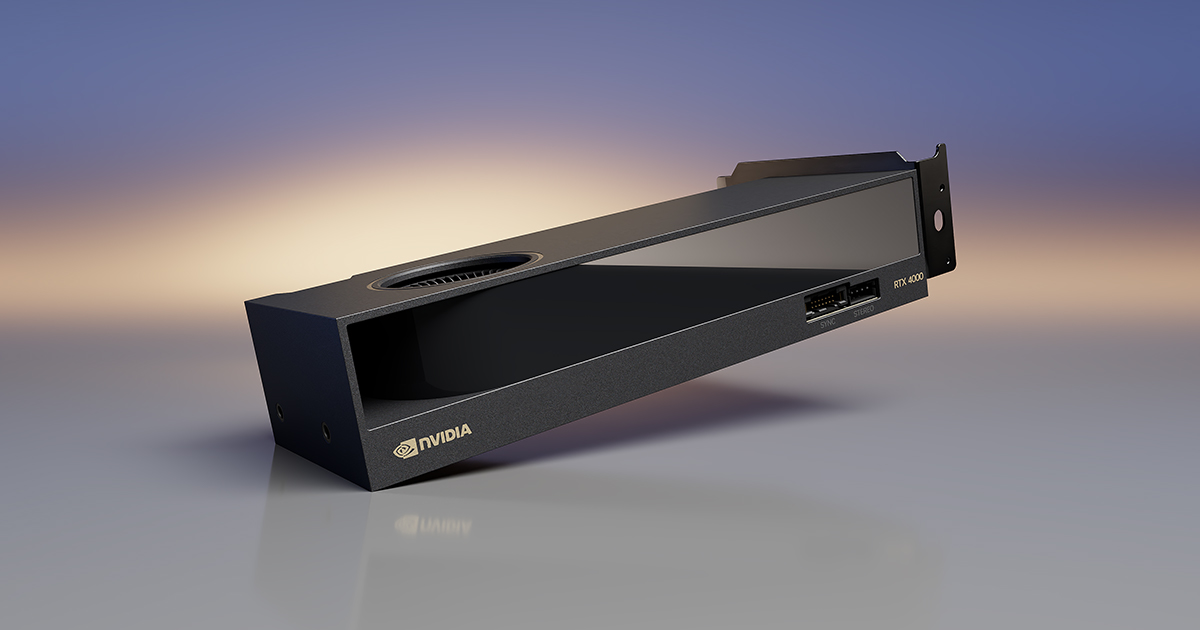

NVIDIA RTX 4000 SFF Ada Generationは、CAD向けワークステーションに20GBのGPUメモリを70Wで追加できるカードです。SOLIDWORKSでの使い心地を考えるなら、ゲームの平均fpsよりも、実際のCAD表示を模したテストが参考になります。公開されているSPECviewperfの結果と実機レビューを基に、モデル表示、メモリ容量、筐体条件を順に見ます。

SOLIDWORKS表示の公開ベンチマーク

SPECviewperf 15のDellによる公開結果には、RTX 4000 SFF Adaを搭載したシステムの4K測定が載っています。SOLIDWORKSを模した「solidworks-08」のスコアは69.26です。69.26はSPECの基準に対する相対スコアで、フレームレートの値ではありません。それでも、4K解像度でCAD向けテストを走らせた一次資料として、対応状況を直接確かめられます。

確認項目 公開資料の内容
GPU RTX 4000 SFF Ada Generation
テスト SPECviewperf 15、solidworks-08
表示条件 4Kの公開結果
solidworks-08スコア 69.26
GPUメモリ 20GB GDDR6 ECC

SPECの説明では、solidworks-08はSOLIDWORKS 2024由来の表示負荷を使い、複数のモデルを回転・ズーム・パンする操作を測ります。大きな部品構成や表示モードが変わるとGPUへの負荷も変わるため、数字を読む際は「設計画面を操作する能力」の指標と捉えるのが適切です。CADの保存、再構築、フィーチャー計算にはCPUやストレージも関わります。

実機レビューでの設計用途

AEC Magazineのレビューは、SOLIDWORKS 2022のSPECapcテストを含む複数の設計・可視化ワークロードを実行しました。レビューではRTX 4000 SFF Adaが、比較した旧世代カードに対してCAD表示で高い結果を出しています。特に4K表示では、GPU負荷の高い操作に余裕が見られました。テスト対象のPCにはCPUやドライバーが異なる構成もあるため、記事の結果を本カード単体の厳密な倍率へ置き換えず、仕事の種類ごとの傾向として扱います。

CADの快適さには画面操作とモデルの大きさの二つの要素があります。表示更新の処理能力が足りなければ、回転や断面表示で待ちが増えます。20GBのGPUメモリは、高解像度モニターを使いながら大きなアセンブリやテクスチャを扱う際に、表示用データの置き場を広げます。メモリ使用量が少ない小規模な部品では、容量を増やしただけで操作速度が比例して上がるわけではありません。使用中のモデルがどちらの負荷に近いかで、カードの価値は変わります。

業務用ドライバーと導入条件

NVIDIAはISV認証の一覧を公開しています。業務用GPUでは、アプリケーション、バージョン、ドライバーの組み合わせを対象に検証した情報を参照できます。購入候補のワークステーションに対し、導入するSOLIDWORKSの版とOSに合う認証構成を選ぶと、設計部門で同じ環境をそろえやすくなります。認証はベンチマークのスコアとは別の評価軸です。

製品仕様は高さ2.7インチ、長さ6.6インチ、2スロット、ボード電力70Wです。SFFワークステーションの限られた空間に20GBを収める一方、隣の拡張スロットを使います。単一スロットしか空いていない筐体では、このカードのサイズが先に選択を決めます。外部電源コネクターを使わないため、給電配線を増やさずに済む点は既存PCの更新で有利です。筐体の寸法とブラケットの記事に搭載条件をまとめました。

同じ20GBを搭載する通常版RTX 4000 Adaは、より大きなカード電力と演算性能を持ちます。拡張性のあるフルサイズ筐体でレンダリングも大量に行うなら、両モデルの比較が役立ちます。小型筐体でCAD画面を複数開き、GPUメモリと業務用ドライバーを重視するならSFF版が合います。選択の境目は、CADで扱うデータ量と筐体の拡張余地です。

SOLIDWORKS中心の部署で複数台へ導入する場合は、同じカードとドライバーをそろえると、公開ベンチマークとの条件差も把握しやすくなります。4Kの設計画面を使う席とフルHDの席では表示負荷が違うため、SPECの69.26は4K構成の参考値として扱います。NVIDIAの製品資料が示す4基のMini DisplayPortは、設計図、部品表、レビュー画面を分ける複数モニター環境にも使えます。画面を4枚接続できる仕様と、巨大なアセンブリを回転させる際の速度は別の指標です。4KのSPECviewperf結果は後者を判断する材料で、前者の配線条件は4画面出力の記事で確認できます。

まとめ

RTX 4000 SFF AdaのSOLIDWORKS向け判断材料には、SPECviewperf 15の4K solidworks-08スコア69.26と、AEC Magazineの実機レビューがあります。20GB ECCメモリは大きな設計データの表示に余裕を与え、70Wの2スロットカードは小型ワークステーションへの導入を狙った仕様です。手元の筐体条件をケース適合の記事で照合し、作業の中心が画面操作かレンダリングかに合わせて選んでください。
