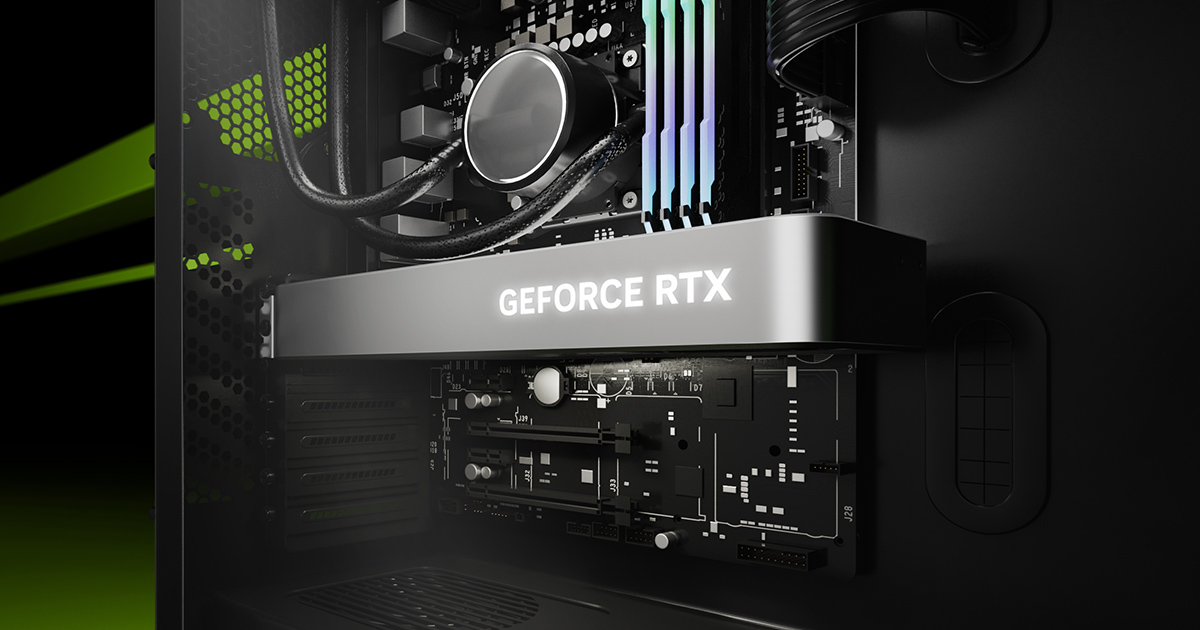

RTX 4070 Tiはケースに入る？サイズ確認の手順を解説
RTX 4070 Tiを買う前にケースへ入るかを確認するなら、GPU名だけで判断しないことが出発点です。同じRTX 4070 Tiでも、ボードメーカーごとにクーラーの長さ、高さ、厚み、補助電源端子の位置が異なります。結論は、購入予定の型番の寸法と、手持ちケースの実効GPU長、スロットの空き、16ピンケーブルの余白を同じ単位で照合することです。
GeForce RTX 4070 TiはAda Lovelace世代のGPUで、NVIDIAの公式仕様では総グラフィックスパワーが285W、推奨システム電力が700Wです。RTX 4070ファミリ公式ページと発売時のNVIDIA公式発表はGPUの基本仕様を確認する根拠になりますが、外形寸法は個別カードの製品ページを正本にします。中古の参考価格は92,980円ですが、型番、状態、在庫で変動するため、サイズ確認と一緒に販売条件も確認してください。
型番ごとに違う外形寸法
NVIDIAがGPUとして示す仕様と、実際にケースへ入る完成カードの寸法は別の情報です。AIBカードは基板、ヒートシンク、ファン、バックプレートを独自に設計します。3連ファンの大型モデルはカード長が長くなりやすく、厚いヒートシンクを持つモデルは3スロット以上を使う場合があります。小型ケース向けの短いモデルでも、高さや電源ケーブルの取り回しまで小さいとは限りません。
購入候補を一つに絞ったら、メーカーの仕様表から次の数値を記録します。販売ページの「RTX 4070 Ti対応」という説明より、型番に紐づく仕様表を優先してください。
| 確認項目 | カード側で見る数値 | ケース側で見る数値 |
|---|---|---|
| 長さ | カード先端からブラケットまでのmm | 前面ファン・ラジエーター装着後の実効GPU長 |
| 高さ | PCIeスロットから上端までのmm | サイドパネルまでの内寸 |
| 厚み | スロット数またはmm | 空いている拡張スロットと下側の干渉物 |
| 電源端子 | 16ピン端子の位置と向き | ケーブルを逃がせる側板側の余白 |
ケースの公称「対応GPU長」は、前面にファンやラジエーターを付けない条件の数字であることがあります。実際の構成が前面ラジエーター、厚いファン、ドライブケージを使うなら、その部品を付けた後の寸法へ読み替えます。カード長が上限ぴったりでは、組み込み時の角度やケーブルの逃げ場がなくなり、メンテナンスもしにくくなります。
16ピンケーブルの余白
RTX 4070 Tiのリファレンス仕様は、300W以上のPCIe Gen 5ケーブル1本、または付属変換アダプターとPCIe 8ピンケーブル2本を案内します。カード本体が収まっても、16ピン端子の根元でケーブルが急に曲がり、サイドパネルが押しつけるなら適切な設置とは言えません。パネルを閉じる前に、コネクターが奥まで入っていること、配線が自然な曲線を描いていることを確認します。
狭いケースでは、カードの高さとケース幅を合わせて見ます。カード上端からサイドパネルまでの距離だけでなく、コネクターを差した後のケーブルの厚みも必要です。垂直マウントを使う場合は、ライザーの互換性、GPUとサイドガラスの距離、吸気の余地も確認してください。見た目だけを優先してファン面をガラスへ近づけすぎると、吸気が不足して温度や騒音に影響します。
16ピンの正しい接続はRTX 4070 Tiの16ピン補助電源の記事で確認できます。ケース交換を検討する場合も、先にカードの実寸と必要なケーブル経路を紙やメモに書き出すと、必要な幅を比較しやすくなります。
組み込み前後の確認手順
組み込む前は、ケースのサイドパネルと前面パネルを外し、空いているPCIeスロット数を数えます。マザーボード上のM.2ヒートシンク、下段の拡張カード、サウンドカードなどが厚いGPUと干渉しないかも見ます。カードを仮置きする際は、クーラーのフィンをぶつけず、ブラケットのネジ位置とPCIeスロットのラッチが自然に合うことを確かめます。
固定後は、カードがたわんでいないかを横から確認します。大型カードでは、付属ステーまたはケース対応のGPUサポートを使うと、PCIeスロットや基板への負担を抑えやすくなります。サポートはファン、ヒートシンク、コネクターに触れない位置へ置き、必要以上に持ち上げません。最後に電源ケーブルを接続し、サイドパネルをゆっくり近づけて干渉を見ます。
通電後は、GPUファンが異物に当たっていないか、ケーブルがファンへ触れていないか、温度が異常に上がらないかを確認します。パネルを閉じた途端に配線へ強い力がかかるなら、無理に使い続けず、配線経路やケースを見直してください。電源容量も同時に確認するなら、RTX 4070 Tiの電源容量の記事が役立ちます。
よくある質問
RTX 4070 Tiならどのミドルタワーにも入りますか
入りません。ミドルタワーでも前面ラジエーターやドライブケージの有無で実効GPU長が変わります。購入する型番の長さ、高さ、厚みを、実際に組む状態のケース仕様と照合してください。
スロット数はどう見ればよいですか
カードの厚みが占有する拡張スロット数と、隣のスロットにあるカードやケーブルを確認します。表記が2.5スロットや3.5スロットの場合は、余裕を含めて連続した空きスロットを確保します。
まとめ
RTX 4070 TiのケースサイズはGPU名だけでは決まりません。購入予定の型番ごとの長さ・高さ・厚みを正本にし、ケースの実効GPU長、拡張スロット、16ピンケーブルの曲げ余白、エアフローまで照合してください。接続方法は16ピン補助電源の記事で、性能と設定の判断はゲーム性能の記事で続けて確認しましょう。
