RTX PRO 2000 Blackwellは小型PC向けのロープロファイルGPUです。それでも「ロープロ対応」の表示だけでケースに収まるとは決まりません。長さ、厚さ、背面ブラケット、PCIeスロット、映像端子を一つずつ照合する必要があります。ELSAの国内製品を例に、増設前の寸法確認を具体化します。

カードの寸法と占有スロット

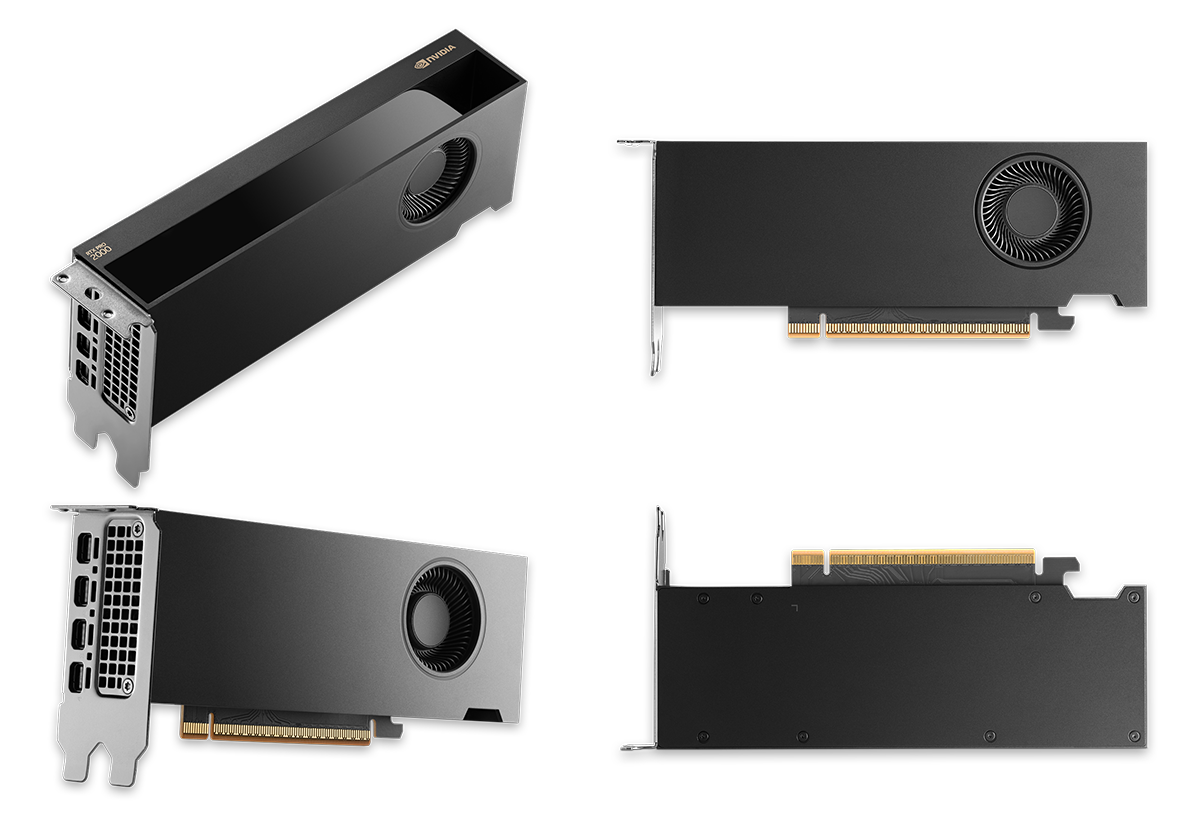

ELSAの製品仕様書では、ボード外形寸法が長さ169.55mm、高さ68.9mm、厚さ32.37mmと記載されています。ブラケットを除いた寸法で、2スロットを使います。NVIDIAの仕様書の表記では高さ2.7インチ、長さ6.6インチのデュアルスロットです。メーカーごとの丸め方が違うため、実際に買うELSA型番なら169.55mmを基準に余裕を見ます。

ケースで確認するのは「対応GPU長」だけではありません。フロントファンやドライブケージ、ケーブルの位置で有効な奥行きが短くなることがあります。2スロット厚なので、PCIeスロットのすぐ隣に別の拡張カードやケースの仕切りがないかも確認します。ブロワー型のファンを備える製品でも、吸気口と排気口の周辺を塞ぐ配置では冷却条件が悪くなります。

ELSAの発売発表は、標準サイズのATXスロットへ装着するためのブラケットを付属すると案内しています。ロープロケースとフルハイトケースではブラケットの高さが異なるため、購入するパッケージに必要なブラケットがあるかを型番ごとに確認しましょう。同じGPU名でも販売形態によって付属品が異なります。

PCIeスロットとの組み合わせ

GPUの接続仕様はPCIe 5.0 x8で、コネクタの物理形状はx16です。ELSAの資料も「PCI Express 5.0 x8、物理形状はx16」と明記しています。マザーボードにはx16形状の空きスロットと隣接する空間が必要です。CPUクーラーや他のカードが大きい場合は、マザーボードのレイアウト図で位置関係まで確認します。

PCIe 5.0対応マザーボードでなくても、ELSAはGen4以上のスロットを推奨動作環境に挙げています。使用するPCやマザーボードのメーカーが拡張カードをサポートするか、スロットが有効かを併せて調べると安心です。物理x16と電気的x8は別の情報で、8レーンの接続を「差し込み口が半分の長さ」と解釈する必要はありません。

最大消費電力は70Wで、ELSA版は補助電源コネクタを使いません。小型PCでも電源ケーブルの取り回しが増えない利点があります。ただし電源ユニット全体の容量や冷却の余裕は、CPUと周辺機器を含めて確認します。詳細は補助電源と電源容量の記事を参照してください。

Mini DisplayPortの接続

出力端子はMini DisplayPort 2.1bが4基で、最大4画面を同時表示できます。通常サイズのDisplayPortケーブルを使うモニターへ接続するならMini DisplayPortからDisplayPortへの変換が必要です。HDMIしかないモニターなら対応する変換アダプターやケーブルを確認します。ケーブル選びではコネクタ形状に加え、必要な解像度とリフレッシュレートへの対応も見ます。

ELSAの仕様書は、条件付きで4画面4K 165Hzまたは2画面8K 100Hzという構成を示しています。実際の出力にはディスプレイ側の規格とDSCなどの条件が関係します。小型ワークステーションに複数の設計画面をつなぐ場合、GPUの端子数だけでなく、現在のモニターが求める規格を確認するのが確実です。

購入前の確認順序

まずケースのロープロ対応と空き2スロットを確認し、カード長170mm前後に配線用の余裕を加えます。次にx16形状のPCIeスロット、ブラケットの付属、電源ユニット、モニターの端子を見ます。これらが揃えば、最大70W・16GBの業務用GPUを小型PCに組み込む条件が明確になります。制作やCADに向くかは、さらに基本仕様と使うソフトの必要条件で決めましょう。

まとめ

RTX PRO 2000 Blackwellを小型ケースに入れる判断では、長さ約170mm、高さ約69mm、2スロット厚が出発点です。ロープロブラケット、x16形状の空きスロット、Mini DisplayPortの接続方法まで揃えて確認すると、購入後の組み込みがスムーズになります。
