RTX 4000 Adaは「1スロット」という薄さが魅力ですが、カード長は約241mmあります。小型ワークステーションに入るかは、薄さだけでは決まりません。NVIDIAとPNYの寸法資料をもとに、ケース内で測る位置、補助電源の取り回し、SFF版との違いを整理します。

RTX 4000 Adaのカード寸法

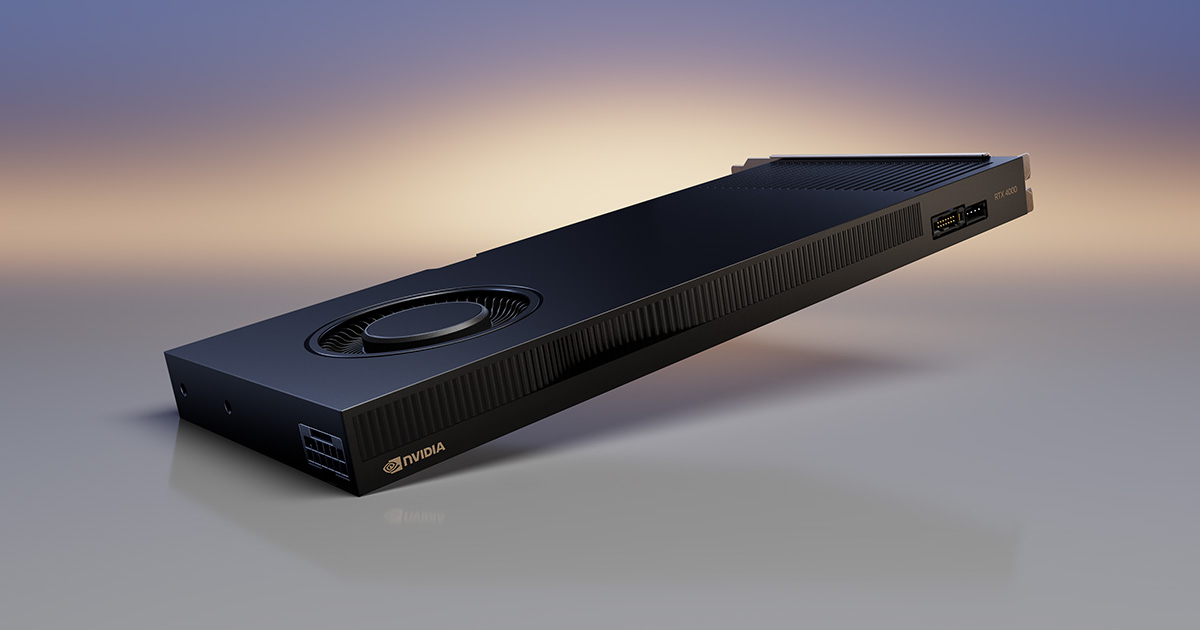

NVIDIA RTX 4000 Ada Generationの公式寸法は高さ4.4インチ、長さ9.5インチ、厚さ1スロットです。ミリメートルに換算すると高さ約112mm、長さ約241mmになります。NVIDIAのデータシートとPNYの製品ページの両方で寸法を確認できます。PNYは重量528gとブロワー式ファンも示しています。

確認箇所 製品側の条件 ケース側で見る位置
カード長 約241mm 背面ブラケットから前方のケージ・ファンまで
カード高 約112mm、フルハイト PCIeスロットから側板まで
厚さ 1スロット 隣の拡張スロットと配線
補助電源 カード後端の16ピン ケーブルを差した先の空間
冷却 ブロワー式の排気経路 吸気口と背面排気口

ケースメーカーの「最大GPU長」が240mmなら、公称241mmのカードは寸法上収まりません。250mm対応のケースなら数字上の差は約9mmですが、前面ファン、ドライブケージ、配線の位置で実際の空間は変わります。ケースの実寸図に記載された測定条件を確認すると、カードの前端が何に当たるかを把握できます。

最大GPU長が前面ファンを外した状態で示されるケースでは、ファンを取り付けた後の有効長が短くなります。水冷ラジエーターを前面に配置する場合も同様です。RTX 4000 Adaの約241mmというカード長と比較する値は、実際に使うファンやラジエーターを組み込んだ後の有効長です。購入候補のケースがフルハイトに対応していても、この前後方向の寸法は個別に確認できます。

1スロットとフルハイトの意味

1スロットはカードの厚みを表し、ロープロファイル対応を示す言葉ではありません。RTX 4000 Adaはフルハイトのブラケットを使う約112mm高のカードです。NVIDIAの導入ガイドも、RTX 4000は拡張スロットカバーを1枚外して装着すると説明しています。

デュアルスロットGPUを置くと隠れる隣のスロットを、RTX 4000 Adaなら使える余地があります。たとえばネットワークカードやキャプチャカードを隣に置くワークステーションでは、薄さが実用上の利点です。薄い筐体への搭載には、高さ約112mmと長さ約241mmの空間が要ります。

1スロットという表記は背面の拡張ブラケットを1枚占める意味です。隣にカードを取り付ける場合は、RTX 4000 Adaのファン吸気面がそのカードで塞がれない配置にします。背面側の拡張スロットに空きがあっても、マザーボード上のPCIeスロット間隔や別のカードの厚みで、隣接カードを置ける位置は変わります。

ロープロファイル筐体ならRTX 4000 SFF Adaが候補になります。SFF版は高さ約69mm、長さ約168mmですが、厚さは2スロットです。さらにフルサイズ版のDisplayPortに対して、SFF版の映像端子はMini DisplayPortです。短さと薄さを同じものとして選ぶと、拡張カードの配置計画が変わってしまいます。

電源端子と冷却の空間

RTX 4000 Adaは最大ボード電力130Wで、カード側に16ピンのPCIe CEM5補助電源端子を備えます。NVIDIAの導入ガイドでは、付属アダプターへ電源ユニットの8ピンケーブル1本を接続する構成を案内しています。ケーブルはカードの後端から伸びるため、カード本体の241mmに加えて差し込み部の空間を見ます。側板との距離や隣接部品の位置も、電源ケーブルの自然な経路に関係します。

冷却はブロワー式です。カードの吸気側を他のカードやケーブルで塞ぐ配置では、130Wの熱を処理する余地が減ります。単スロットの利点を活かして複数カードを密に並べる場合も、シャーシの吸排気とカードのファンが使える空間を設計します。静音性を重視する用途では、導入予定の筐体に近い実測を参照します。

実際の確認順序

最初に筐体のフルハイトPCIe x16スロットを確認し、次に背面から前方障害物までの長さを測ります。続いて側板までの高さ、16ピン端子の接続空間、隣接カード、エアフローを順に確認すると条件が揃います。単スロットの空間だけを先に評価すると、カード長や電源端子で後から行き詰まります。

まとめ

RTX 4000 Adaの寸法は約241×112mm、1スロットです。フルハイトのケースに長さと電源ケーブルの空間があれば、隣の拡張スロットを残せる構成に向きます。ロープロファイルが必須なら、約168mmのSFF版を候補にして、2スロット厚と端子形状まで合わせて比較しましょう。
