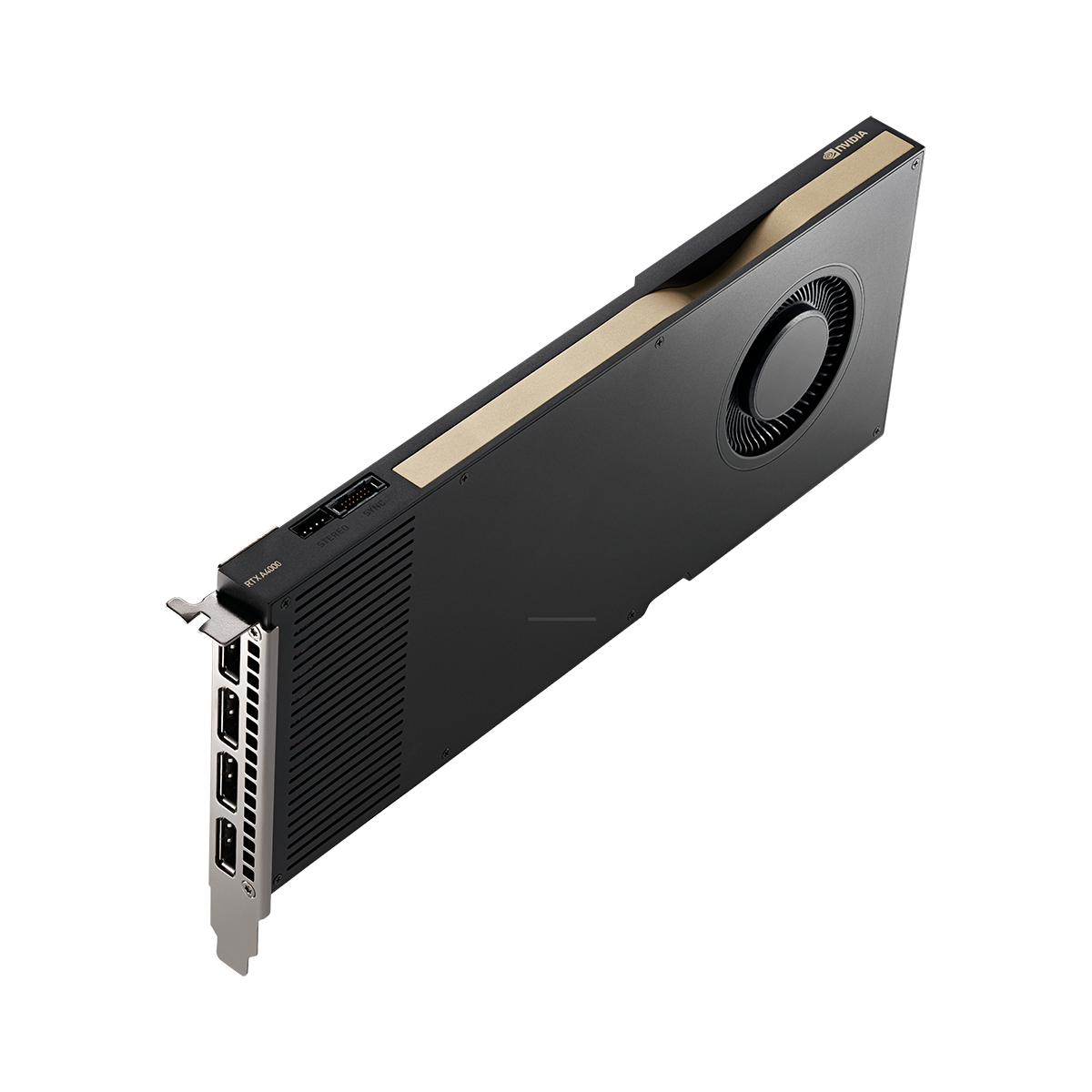

NVIDIA RTX A4000を既存PCへ増設する際に最初に見るのは、PCIe 6ピンの補助電源を1本出せるか、PC全体の電源容量が足りるかです。GPUの最大ボード電力は140Wですが、それだけで必要な電源ユニットの容量は決まりません。NVIDIAとELSAの公式資料から、必要なコネクタと電力の読み方を整理します。

補助電源はPCIe 6ピン1本

NVIDIAの日本語データシートは電源コネクターを「1x 6-pin PCIe」と記載しています。ELSAの国内製品ページでもPCI Express 6ピン補助電源コネクタ1本を推奨環境に挙げています。電源ユニットからPCIe用の6ピンケーブルを出し、カードの端子へ接続する構成です。CPU補助電源の4+4ピンや、マザーボードの24ピンとは用途が違います。

8ピンの一部が外れて6+2ピンになるPCIeケーブルなら、6ピン側を使う構成があります。既存PCのケーブルが届く位置まで余裕があるかも、組み込み時に見ます。A4000の長さは241.3mm。カード本体がケースに収まっても、補助電源コネクタの周辺と配線が密集すると作業が難しくなります。カード寸法の記事にケース側の見方をまとめました。

140Wの意味と電源ユニットの目安

NVIDIAの製品仕様にある140Wは、GPUボードの最大消費電力です。アイドル時の値やPC全体の消費電力は別に考えます。PCの電源ユニットはGPUに加えてCPU、メモリ、ストレージ、ファンなどへ同時に給電します。電源の定格出力を選ぶ際は、これらを合計した負荷を使います。

ELSAの推奨動作環境は定格出力400W以上を最小、450W以上を推奨としています。ELSA版A4000を一般的なワークステーションへ搭載するための製品側の目安です。高消費電力のCPUや多くのドライブを積む構成なら、CPUと他の部品の最大負荷を足して電源を選びます。既存の電源が450Wでも、利用可能なPCIe 6ピンケーブルを持たなければ、このカードへ直接給電できません。

確認項目 A4000側の条件 PC側で見る場所
GPU電力 最大140W 電源ユニットの定格と他部品の負荷
補助電源 PCIe 6ピン×1 電源ユニットのPCIeケーブル
スロット PCIe 4.0 x16 マザーボードのx16形状の拡張スロット
カードサイズ 241.3×111.15×18mm ケースのカード長と隣接空間

ELSAは接続バスについてPCIe 4.0または3.0のx16空きスロットを案内し、PCIe 3.0 x8以下を非推奨としています。古いワークステーションへ移植するなら、スロットの形状だけでなく、実際の動作レーン数も確認すると仕様と揃います。

設置後の冷却

A4000はアクティブ冷却の1スロットGPUです。最大140Wの熱を連続して外へ逃がすため、ケースの吸気経路と隣接スロットの空間を確保します。ELSAの推奨環境も、空きスロット1つと隣接スロット1つを挙げています。長いレンダリングやAI推論を行うPCでは、ケース内部のカード間隔をこの推奨条件に合わせます。

既存のワークステーションでの見積もり例

電源ユニットを考えるときは、A4000の140WにCPUや他の機器の負荷を足します。仮にCPUが高負荷時に150W、残りの部品が60Wを使う構成なら、GPUを加えた合計は約350Wです。この例ではELSAが示す最小400Wまでの余裕が50Wなので、連続負荷を重視するなら450W以上の推奨値を基準に構成します。

電源ユニットの定格はACコンセントからの消費電力そのものではありません。PCの内部部品へ供給できる出力を示します。変換効率やファンの動作で、コンセント側の測定値は変わります。電気代を計算する場合は実際のコンセント側の電力と使用時間を使い、電源選びでは部品へ供給する電力を見ます。

ELSAがPCIe 3.0 x8以下を非推奨とする点も、旧世代PCでは意味があります。電源とカード長だけが適合しても、使用する拡張スロットの接続がx8なら製品が想定する構成から外れます。増設先のマザーボード仕様書で、利用するスロットの実際のレーン数を読むと選定を完了できます。

電源ユニットを交換する場合は、6ピンのPCIeケーブルが製品に付属するかも仕様欄で確認できます。Seasonicのケーブル互換性案内は、モジュラー電源のケーブルがメーカーや製品系列をまたいで共通ではないと説明しています。電源ユニットに合うケーブルを使えば、端子と配線の組み合わせを製品仕様どおりに揃えられます。

まとめ

RTX A4000に必要な補助電源はPCIe 6ピン1本、最大ボード電力は140Wです。ELSAの電源ユニット目安は最小400W、推奨450W。増設するPCでは、定格出力、PCIeケーブル、カード周囲の吸気をひと続きで見ます。次はケース適合の記事で241.3mmのカードが収まるか確認してください。
