Radeon RX 6600 XTはGPU名が同じでも、カードの長さ、厚さ、高さがメーカーごとに違います。短い2ファンモデルは220〜240mm級、3ファンモデルは280mm級まであり、「RX 6600 XT対応ケース」という一つの寸法はありません。
取り付け可否は、カードの実寸とケースのGPU最大長を比べるだけでは不十分です。前面ファンやラジエーター、ドライブケージ、隣接スロット、8ピンケーブルの曲げ余白を引いた状態で判断します。中古購入では正確な型番を先に特定してください。

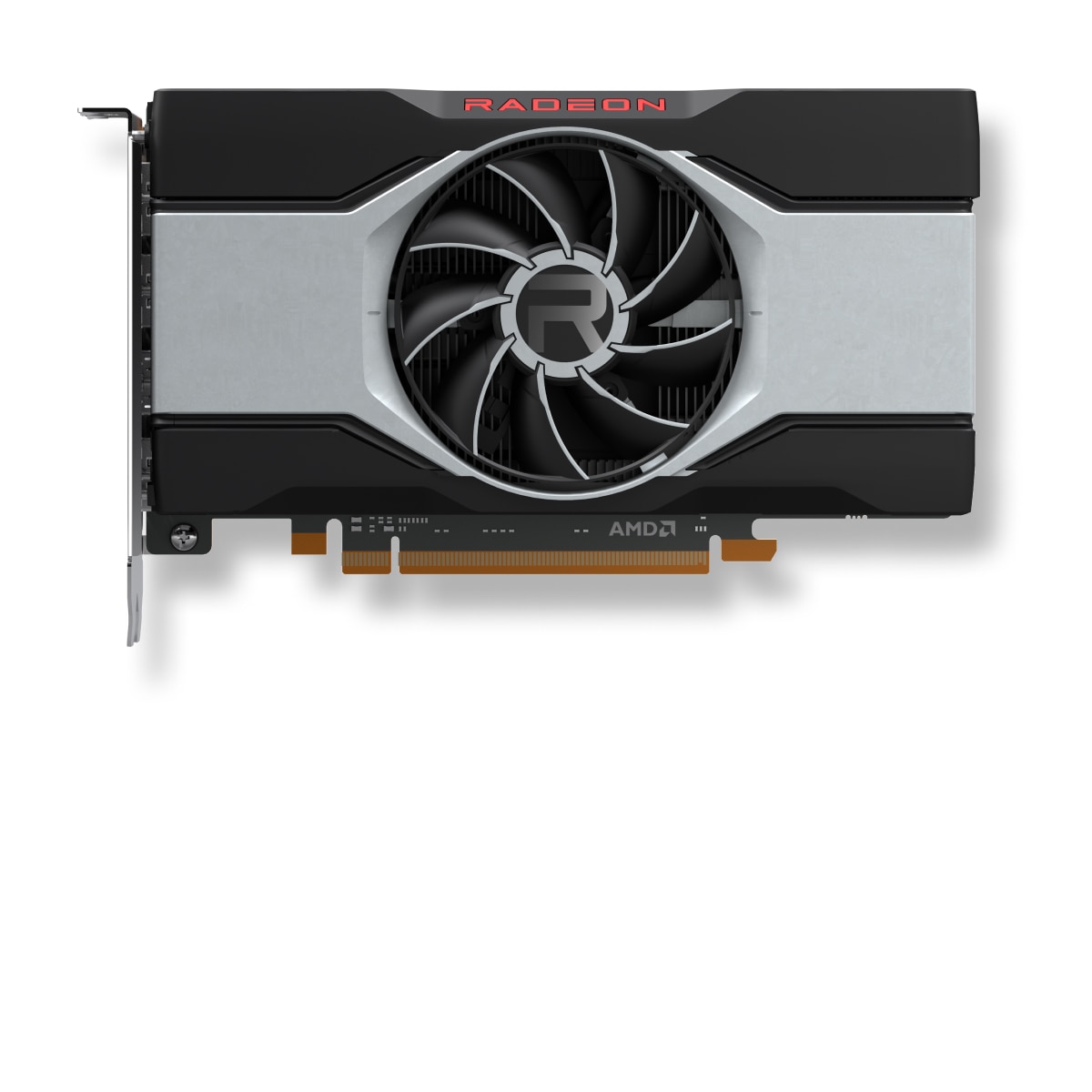

記事上部の製品画像は、AMDのRX 6600 XT公式ページで公開されている公式素材です。カード寸法は、以下で比較する各ボードメーカーの仕様を使います。
主要5モデルの寸法比較
各メーカーの公式仕様に掲載された外形寸法をまとめます。寸法は原則として長さ×高さ×厚さです。
| 製品 | 長さ | 高さ | 厚さ | スロット表記 |
|---|---|---|---|---|
| PowerColor Hellhound RX 6600 XT | 220mm | 132mm | 45mm | 2スロット |
| SAPPHIRE NITRO+ RX 6600 XT | 240mm | 119.25mm | 44.82mm | 2.2スロット |
| SAPPHIRE PULSE RX 6600 XT | 240mm | 119.85mm | 44.75mm | 2.2スロット |
| PowerColor Red Devil RX 6600 XT | 251.2mm | 132.8mm | 53.6mm | 2.5スロット |
| GIGABYTE RX 6600 XT GAMING OC 8G | 282mm | 115mm | 50mm | 記載なし |
最短のHellhoundと最長のGAMING OCでは62mmの差があります。厚さもNITRO+の44.82mmとRed Devilの53.6mmでは約9mm違い、直下の拡張スロットや小型ケースの底面との余白に影響します。販売ページの代表写真だけで判断せず、本体ラベルとメーカー仕様を一致させます。
長さの測定範囲
ケースメーカーの「GPU最大長」は、ケース内部で使える水平方向の距離です。しかし、仕様値が前面ファン装着時なのか、ラジエーター装着時なのか、ドライブケージを外した状態なのかは製品ごとに異なります。ケースのマニュアルにある条件を読みます。
実機では、PCIeブラケット内側から最初に当たる障害物まで測ります。障害物には次が含まれます。
- 前面ケースファン
- 水冷ラジエーターとファンの組み合わせ
- 3.5インチドライブケージ
- フロントI/Oケーブル
- ケース前方の支柱やカバー
たとえばケース仕様が「GPU長285mmまで」でも、前面に厚いラジエーターを追加して使える長さが270mmになれば、282mmのGIGABYTEモデルは入りません。仕様上の差が数mmしかない構成も、製造公差や作業空間を考えると避けた方が安全です。
高さと補助電源の余白
カードの高さは、マザーボード面からサイドパネル側への張り出しに関係します。RX 6600 XTの主要モデルは115〜133mm前後ですが、上面に挿す8ピン補助電源とケーブルの曲げ部分がさらに外側へ出ます。
ケースのCPUクーラー対応高だけでGPUのケーブル余白を判断できません。カードを仮置きした位置からサイドパネルまでの距離を測り、8ピン端子とケーブルを無理なく曲げられる空間を残します。サイドパネルでケーブルを強く押す構成は、コネクターの傾きや接触不良につながります。
AMDの共通仕様と多くのRX 6600 XTは補助電源8ピン1本ですが、Red Devilは8ピン＋6ピンです。端子数とケーブル余白、6+2ピンの組み方は補助電源の接続手順で確認してください。
厚さとスロット数
「2スロット」「2.2スロット」「2.5スロット」は、ケース背面ブラケットの枚数だけでなく、クーラーが隣接スロット上へどれだけ張り出すかを示す目安です。2.5スロットカードを取り付ける場合、実用上は下側3スロット分の空間を空ける必要があります。
確認対象は次のとおりです。
- 直下にWi-Fi、キャプチャー、サウンドカードがないか
- microATX／Mini-ITXケースの底板とファンに接触しないか
- 電源シュラウドとの間に吸気空間が残るか
- 縦置きライザーの対応厚とサイドパネルの距離
カードが物理的に入っても、ファン吸気面と底板が極端に近いと冷却性能や騒音へ影響します。少なくともファンが塞がれず、ケースの吸排気経路を確保できる配置にします。
モデル別の特徴
PowerColor Hellhoundは220mmで、比較した5製品では最も短いモデルです。長さを抑えたいケースで候補になりますが、高さは132mmあるためサイド方向の余白を確認します。
SAPPHIRE NITRO+とPULSEはともに長さ240mm、2.2スロットです。高さと厚さにわずかな差があり、NITRO+は公式仕様でボード消費電力180W、PULSEは170Wとされます。寸法だけでなく、電源仕様もモデルごとに確認します。
PowerColor Red Devilは251.2mm、厚さ53.6mmの2.5スロット設計です。長さだけなら中間ですが、厚みが直下の拡張スロットと吸気空間に影響します。GIGABYTE GAMING OCは3基のファンを備え、長さ282mmです。前面ラジエーターがあるケースでは特に実効最大長を測ります。
小型ケースの選び方
Mini-ITXなどの小型ケースでは、カタログ上のGPU長に加えて厚さとケーブル経路が制約になります。次の順番で候補を絞ります。
- ケースの対応長から前面部品の厚さを引きます。
- 利用可能なスロット厚と底面までの距離を確認します。
- GPU高さと8ピンケーブルの曲げ余白を確認します。
- 電源ユニットの長さと余ったケーブルの収納場所を確認します。
- 吸気ファンとGPUファンの間に空間があるか確認します。
ライザーケーブルを使うケースでは、PCIe世代とBIOS設定も確認します。RX 6600 XTはPCIe 4.0 x8のため、古いライザーや設定の組み合わせで起動しない場合は、ケースやマザーボードの手順に従ってリンク世代を切り分けます。
中古カードの型番確認
中古出品で「RX 6600 XT 8GB」としか書かれていない場合、寸法を確定できません。出品者へメーカー名、型番ラベル、補助電源端子、実寸の写真を確認します。箱が付いていても、本体ラベルと一致するかを見ます。
ブラケットの曲がり、ファンの欠け、シュラウドの割れがある個体は、ケース適合だけでなく動作状態にも注意が必要です。RX 6600 XT中古購入の確認項目と合わせ、返品条件と保証を価格に含めて判断します。
取り付け前チェック
- GPU型番の公式寸法を控えます。
- ケースの実効GPU最大長を測ります。
- 高さに8ピンケーブルの余白を足します。
- 厚さ分の拡張スロットと吸気空間を空けます。
- 前面ファン、ラジエーター、ドライブケージを再確認します。
- ケース背面ブラケットを必要数外します。
- 取り付け後、カードをねじで固定し、ファンへの接触を確認します。
ケースを閉じる前に電源ケーブルとファンの位置を目視し、最初の起動後はGPU温度とファン回転を確認します。エアフロー不足を疑う場合は、サイドパネル開放状態との差を一時的に比較できます。
まとめ
RX 6600 XTの主要モデルは、今回比較した範囲で長さ220〜282mm、厚さ約45〜54mmです。同じGPU名でも60mm以上の長さ差があるため、ケース適合は製品型番単位で判断します。
ケースの最大長から前面ファンやラジエーターを引き、高さには8ピンケーブル、厚さには隣接スロットと吸気空間を加えてください。中古では本体ラベルを確認し、数mmだけ余るぎりぎりの構成を避けると、安全で作業しやすい取り付けになります。
