GTX 1070はケースに入る？主要モデルのサイズ比較

GeForce GTX 1070の長さは製品ごとに異なり、代表的なモデルで268〜280mmあります。大型の独自冷却モデルは高さと厚さも増えるため、ケースの「対応GPU長」だけでは装着可否を決められません。

購入前には、カードの長さ・高さ・厚さ、前面ファンやラジエーター、ドライブケージ、補助電源ケーブルの曲げしろを確認します。中古品で型番が不明なら、出品者へカード本体の実測とラベル写真を依頼するのが確実です。

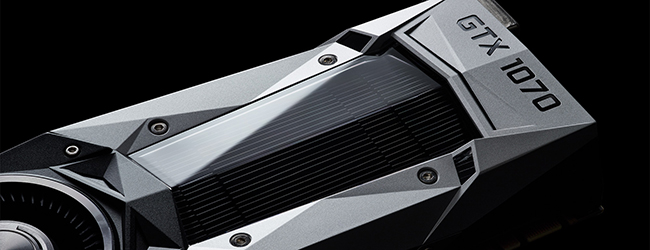

記事画像にはNVIDIAのGTX 1070公式素材を使用しています。

主要モデルの寸法

メーカーが公開する寸法を同じ「長さ×高さ×厚さ」の順に並べると、次の違いがあります。

MSI Founders Editionの公式仕様は268×111×38mmです。外排気型の基準カードで、デュアルスロット幅に収まります。MSI Gaming X 8Gは長さが11mm、高さが29mm大きくなります。

GIGABYTE G1 Gaming 8Gの公式仕様は280×114×41mmです。3連ファンのため長さがあり、短いケースでは前面部分との干渉を確認する必要があります。

同じメーカーでも別シリーズやリビジョンの寸法は異なります。この表を基準例として、購入する型番の公式ページで個別の寸法を確認します。

ケース仕様の「最大GPU長」は、何も干渉物がない状態の値である場合があります。前面へファンや水冷ラジエーターを付けると、その厚さだけ使える空間が減ります。着脱式のドライブケージを残す場合も短くなります。

たとえば最大300mmのケースに、厚さ27mmの前面ラジエーターを後付けすると、単純計算では280mm級カードの余裕がなくなります。ファンをケース内側へ置く構造なら、その厚さも含めます。実際はケースの取り付け位置やメーカー表記の基準が異なるため、図面と実測で確認してください。

測定は、ケース背面の拡張スロット固定位置から、カード先端が向かう前面側の最初の障害物まで行います。カードを斜めにして入れられても、装着後に水平へ戻せない構造があります。余裕を数mmだけにせず、組み立て作業と吸気の空間を確保します。

MSI Gaming Xの高さは140mmで、標準的な基板より大きく張り出します。カード上端に補助電源端子があるため、そこからさらにケーブルを曲げる空間が必要です。幅の狭いケースでは、サイドパネルがケーブルを強く押すことがあります。

ケーブルを端子の根元ですぐ折り曲げると、接触不良や端子への力につながります。サイドパネルまでの余白を取り、自然な曲線で配線します。ガラスパネルを閉じるために無理に押し込む状態なら、カード高の低い製品や幅の広いケースを選びます。

ライザーケーブルを使った縦置きでは、寸法だけでなくファンとサイドパネルの距離も重要です。吸気面がガラスへ近すぎると温度と騒音が上がります。GTX 1070を縦置きする必然性がなければ、通常の水平設置を基準に考えます。

38〜42mmは、おおむね2スロット分の厚さです。ただし、ファンカバーやバックプレート、固定金具の形状によって、隣接スロットとの余裕は変わります。カード直下のPCIeスロットをサウンドカードやキャプチャーカードが使っている場合、吸気を塞ぐ可能性があります。

microATXやMini-ITXでは、最下段へGPUを付けると電源シュラウドとの距離が小さくなるケースがあります。装着できても、ファン前に十分な空間がなければ冷却性能を発揮できません。2スロット空いているかだけでなく、ファンが吸気できる隙間を見ます。

カードの重さで先端が下がる場合は、ケースのブラケットを確実に固定し、必要に応じて非導電性のGPUサポートを使います。サポートがファンへ触れたり、ケース底面の吸気を塞いだりしない位置へ設置します。

Founders Editionはカード後方からケース外へ排気するブロワー型です。MSI Gaming XとGIGABYTE G1 Gamingは、ケース内へ熱を戻すオープンエア型です。独自冷却モデルを小型ケースで使うなら、前面吸気と背面・天面排気を整えます。

長いカードがケース内部を上下に分け、前面ファンの風を遮る場合もあります。ケーブルをカード前方へ束ねず、吸気経路を空けます。装着後はゲーム中のGPU温度、ファン回転数、騒音を確認し、サイドパネルを外したときだけ大幅に改善するならケース側の吸排気を見直します。

確認する寸法はカード長だけではありません。型番別の長さ・高さ・厚さ、前面機器を付けた状態のケース内寸、上端端子のケーブル余白、隣接カードとファンの間隔を順に調べます。

寸法が収まったら、電源端子も確認します。GTX 1070の補助電源解説では8ピン1本と6＋8ピンの違いを、消費電力と温度の解説ではケース内エアフローの判断方法をまとめています。
