グラボ購入の最後の関門が、ケースへの収まりです。GeForce RTX 4070 SUPERは消費電力220Wで発熱が中程度、モデルによって2連ファンのコンパクト品から3連ファンの大型品まで幅があります。結論を先に言うと、標準的なミドルタワーなら大半のモデルが収まり、モデルを選べば小型ケースにも対応します。この記事では確認すべき3つの寸法と、大型モデルで気をつける点を解説します。読み終えれば、手持ちのケースにこのカードが入るか判断できます。
RTX 4070 SUPERのサイズ傾向

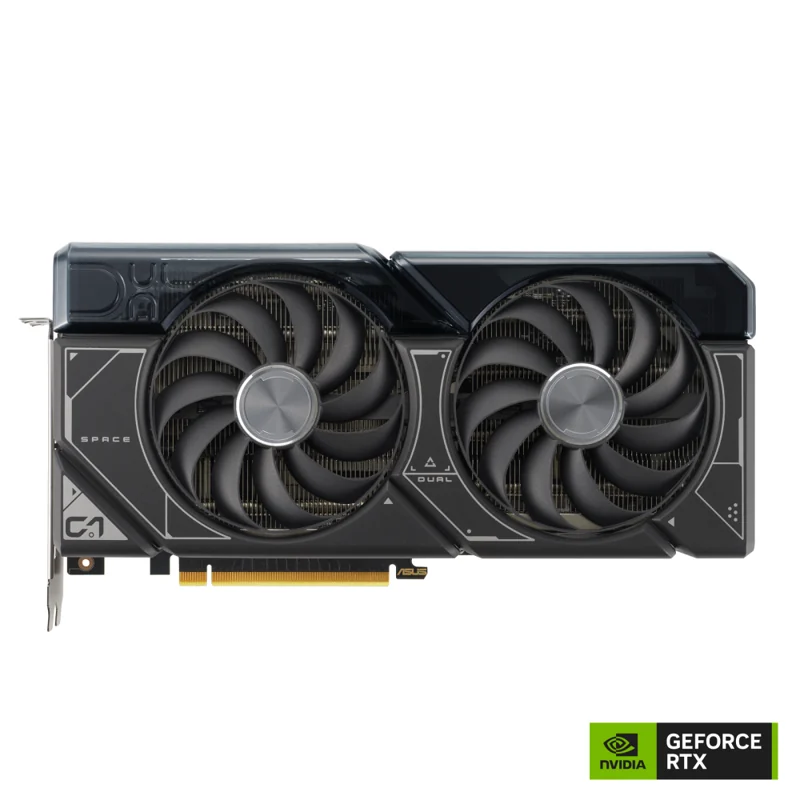

RTX 4070 SUPERは220Wと発熱が中程度のため、モデルの幅が広いです。2連ファンのコンパクトモデルはカード長250mm前後・2スロット厚に収まり、3連ファンの冷却重視モデルは300mm前後・2.5〜3スロット厚になります。同じ4070 SUPERでも、モデルによって物理サイズはかなり違います。
無印4070と同じAD104を使い、消費電力も近いため、モデルのサイズ傾向も無印とほぼ同じです。小型化を狙うなら2連ファンのコンパクトモデルという選択肢があります。
確認すべき3つの寸法
- カード長：ケースの「対応GPU長」と比べます。3連ファンの大型モデルは300mmを超えることがあり、フロントファンやラジエーターとの干渉を確認します。
- 厚み（スロット数）：2〜3スロットまで幅があります。2.5スロット以上の厚いモデルは、隣接スロットや側板との隙間を要します。
- 補助電源コネクタの向き：12VHPWRか8ピンかで必要なクリアランスが変わります。コネクタが上向きに出るモデルは、側板との隙間を確認します。
大型モデルで干渉しやすい箇所
3連ファンの大型モデルを選ぶときは、次の干渉に注意します。
- フロントラジエーター：簡易水冷をフロントに付けていると、長いカードと干渉することがあります。
- ドライブベイ：昔ながらのケースは、前方のドライブベイがカード長を制約します。
- メモリスロット：Mini-ITXなど小型マザーでは、厚いカードがメモリと近接することがあります。
大型モデルは冷却と静音に優れますが、そのぶん場所を取ります。ケースに余裕がないなら、2連ファンのコンパクトモデルを選ぶ方が確実です。
小型ケースを狙うなら
Mini-ITXの小型ケースに4070 SUPERを組むなら、カード長250mm以下・2スロット厚のコンパクトモデルを選びます。220Wの発熱は小型ケースでも冷やしきれますが、吸排気の経路は確保します。補助電源のケーブルの取り回しも、小型ケースでは事前に確認しておくと安心です。電源側の考え方は電源容量の記事にまとめました。
購入前のサイズ確認チェックリスト
ケース選びで失敗しないために、購入前に確認したい項目をまとめます。
- ケースの対応GPU長：カード長がこれを超えないか。3連ファンの大型モデルは特に注意します。
- スロット数の余裕：2〜3スロットのどれか。隣のスロットを使う予定があるなら干渉を確認します。
- 電源ケーブルの取り回し：12VHPWRや8ピン2本のケーブルが、無理なく届くか。
- エアフローの経路：吸気と排気のファンが確保されているか。220Wの発熱を逃がせるか。
これらを事前に確認すれば、届いてから「入らない」「冷えない」という失敗を避けられます。具体的な型番が決まったら、メーカー公式のスペックでカード長と厚みを必ずチェックしましょう。無印4070と同じAD104を使うため、無印向けのモデル情報も参考になります。
まとめ｜モデル選びで幅広いケースに対応
RTX 4070 SUPERはモデルによってサイズの幅が広く、2連ファンの250mm級から3連ファンの300mm級まであります。確認すべきはカード長・厚み・補助電源の向きの3点。標準的なミドルタワーなら大半が収まり、コンパクトモデルを選べば小型ケースにも対応します。冷却重視の大型か、収まり重視のコンパクトかを、手持ちのケースに合わせて選びましょう。
